Peralatan Proses Teras
A pemanas api untuk penapisan minyak ialah peralatan haba teras dalam operasi penapisan petroleum, memindahkan haba daripada pembakaran bahan api kepada memproses cecair yang mengalir melalui gegelung tiub. Ia menyediakan kawalan suhu yang tepat untuk proses penapisan kritikal termasuk penyulingan mentah, keretakan hidro, coking tertunda, dan pembaharuan pemangkin. Tuopu Industry (Jiangsu) Co., Ltd. ialah jenama profesional relau pemanas dan tiub relau tuangan emparan di China, berkhidmat sebagai pembekal peringkat pertama untuk SINOPEC, PetroChina dan CNOOC, dan pembekal yang layak untuk Kumpulan Sinochem. Syarikat itu mengendalikan pangkalan pembuatan pemanas berskala besar, kemudahan pengeluaran tiub relau pintar dan dok roll-on/roll-off, menyampaikan perkhidmatan kontrak EPC untuk memanaskan relau kepada pelanggan di seluruh industri petrokimia, kimia arang batu dan penapisan minyak.
Jenis Teras Pemanas Berapi Penapisan
R
Pemanas Tindak Balas
Pemanasan dan tindak balas pemangkin berlaku serentak di dalam tiub pada 850 hingga 1000 darjah Celcius, digunakan untuk perengkahan hidro dan reformasi pemangkin.
D
Pemanas Penyulingan
Menaikkan aliran hidrokarbon ke suhu tertentu tanpa menyebabkan keretakan, digunakan untuk penyulingan mentah dan pengasingan aromatik.
Menurut piawaian API 560, konfigurasi pemanas biasa termasuk pemanas silinder menegak, pemanas gegelung mendatar kabin, pemanas kotak dengan tiub menegak dan pemanas gegelung heliks. Pemanas silinder menegak menawarkan kecekapan pemindahan haba yang tinggi dan pengagihan suhu seragam. Pemanas gegelung mendatar kabin menampilkan reka bentuk padat dengan jejak yang minimum. Pemanas kotak dengan tiub menegak membolehkan akses penyelenggaraan mudah. Pemanas gegelung heliks meminimumkan penurunan tekanan dan potensi kekotoran. Tuopu Industry (Jiangsu) Co., Ltd. memanfaatkan penyelesaian kejuruteraan matang dan keupayaan pembuatan produk teras bebas untuk menyesuaikan semua jenis pemanas ini.
Kecekapan dan Pengoptimuman Terma
85-92 %
Julat Kecekapan Terma Biasa
60-65 %
Bahagian Kos Tenaga daripada Jumlah Kos Operasi
20-25 °F
Peningkatan Suhu Filem
Kadar Coking Berganda
Bahagian sinaran beroperasi pada suhu tertinggi dalam pemanas, di mana suhu logam tiub secara langsung menentukan hayat peralatan. Bahagian perolakan memulihkan haba sisa daripada gas serombong melalui tiub bersirip, berfungsi sebagai faktor kritikal dalam meningkatkan kecekapan keseluruhan. Tuopu Industry (Jiangsu) Co., Ltd. menekankan pengagihan fluks haba yang seragam dalam bahagian berseri dan pemulihan haba sisa yang optimum di bahagian perolakan. Coking mewakili cabaran utama yang menjejaskan operasi kitaran panjang. Untuk setiap peningkatan 20 hingga 25 darjah Fahrenheit dalam suhu filem, kadar coking lebih kurang dua kali ganda. Tuopu Industry (Jiangsu) Co., Ltd. telah mengumpulkan pengalaman pengoptimuman pemanas api yang meluas melalui kerjasama rapat dengan Institut China Timur, Institut Huafu dan Institut Luoyang.
Portfolio Produk Industri Tuopu
| Nama Produk | Unit Permohonan | Fungsi Teras |

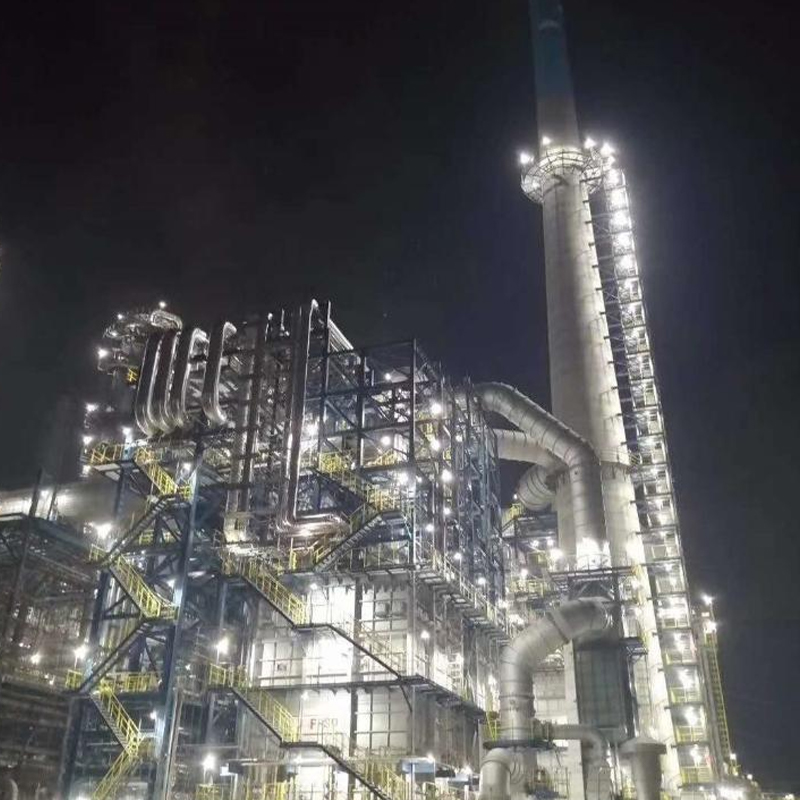

| Fired Heater untuk CDU dan VDU | Unit Penyulingan Mentah | Memanaskan minyak mentah kepada suhu penyulingan untuk pengasingan komponen |

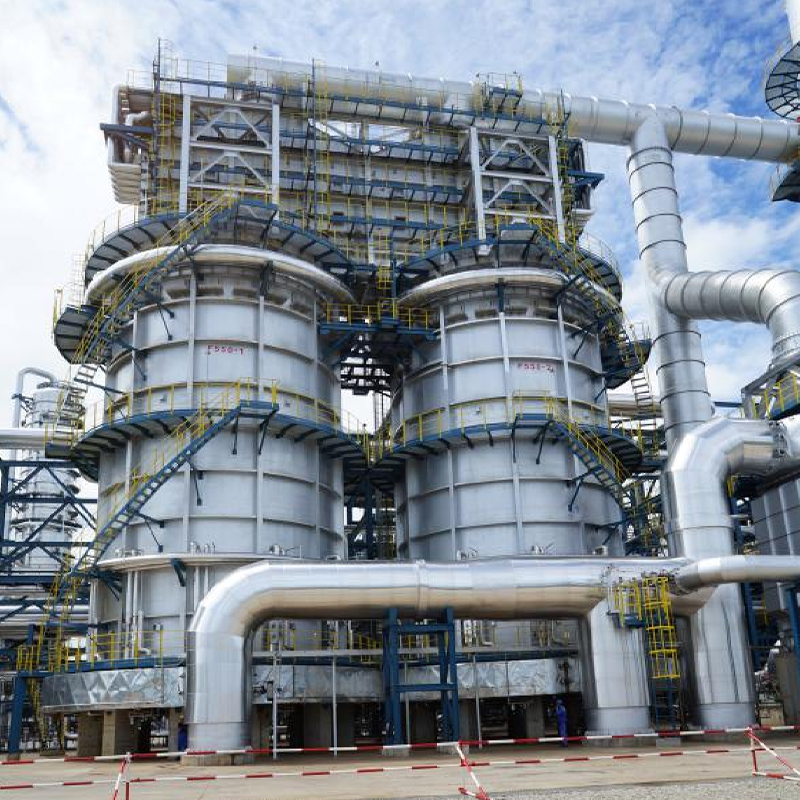

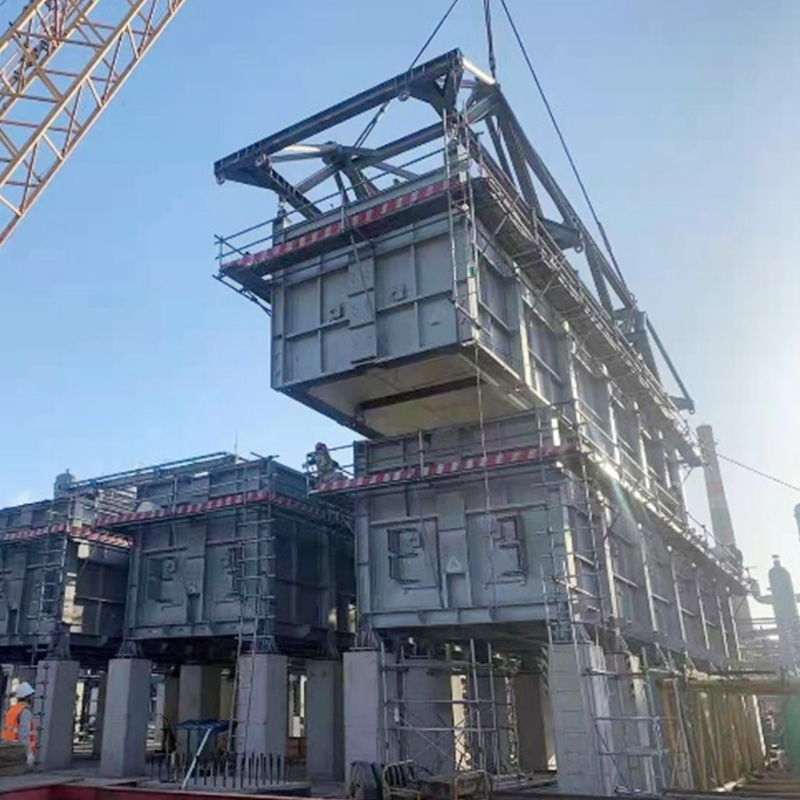

| Hydrocracking Fired Heater | Unit Pemecah Hidro | Menyediakan sumber haba suhu tinggi untuk tindak balas hidrorekahan minyak berat |

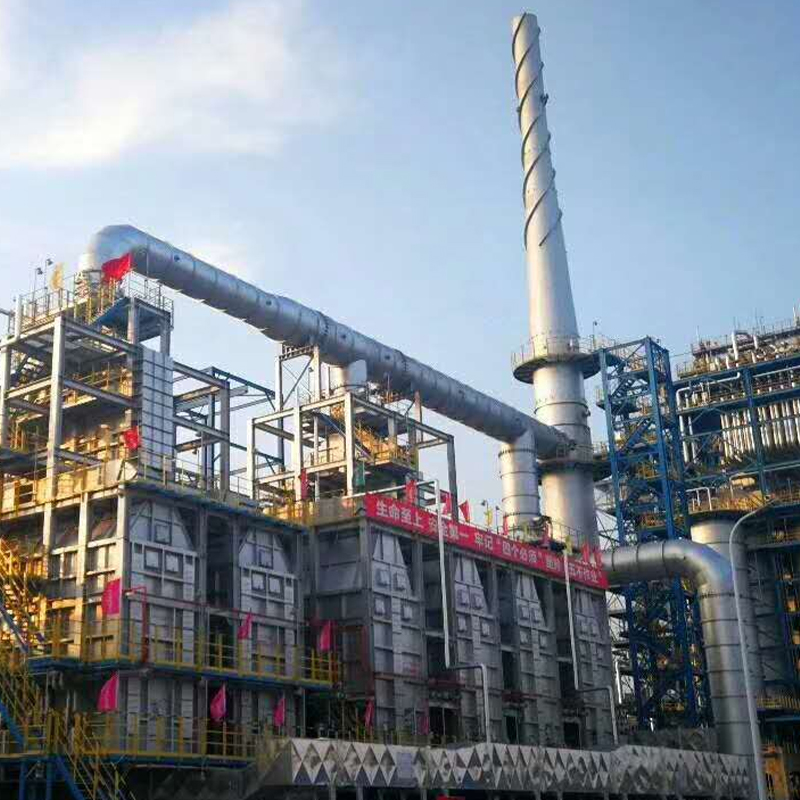

| Pemanas Hidrocracking Sisa | Unit Pemprosesan Hidro Sisa | Memproses sisa logam tinggi sulfur tinggi untuk meningkatkan hasil minyak ringan |

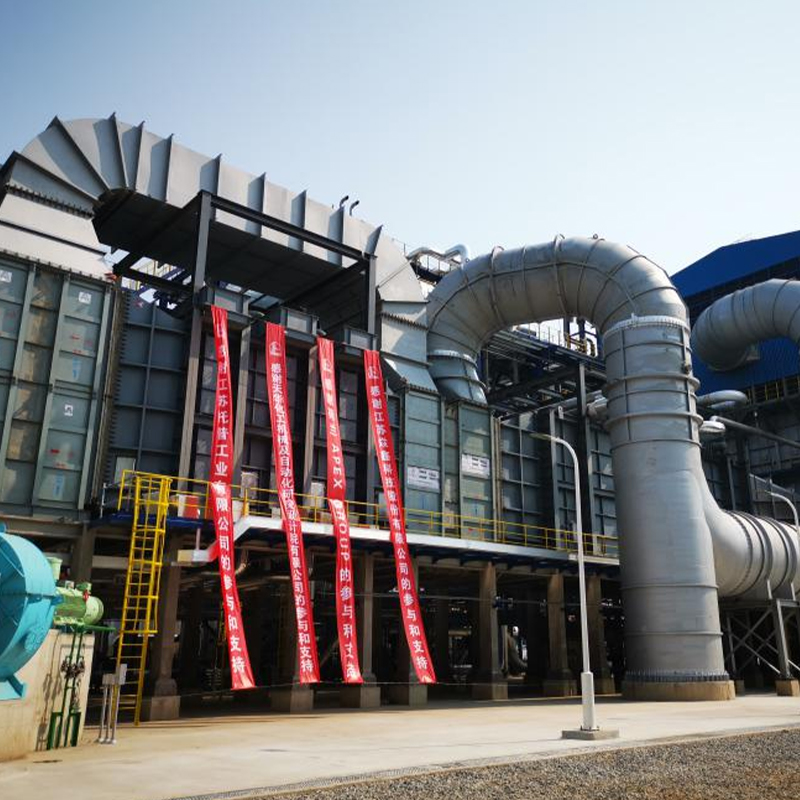

| Pembaharu Penjanaan Hidrogen | Unit Pengeluaran Hidrogen | Menyampaikan haba paras 1000 darjah Celsius untuk pembentukan semula wap hidrokarbon |

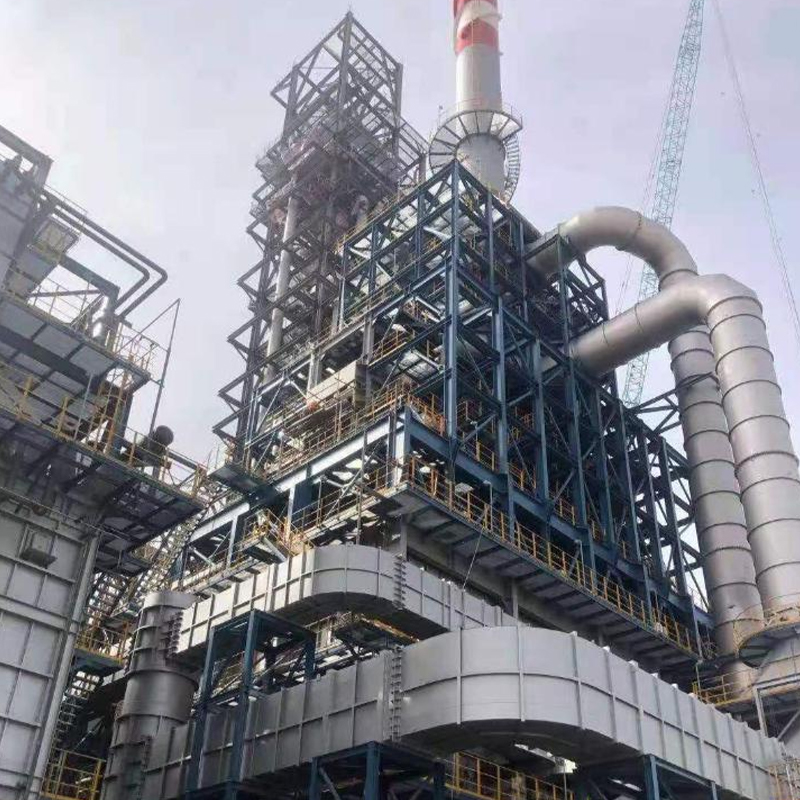

| Pemanas Berapi Pembaharuan Empat Dalam Satu | Unit Pembaharuan Pemangkin | Mengintegrasikan pemanasan tindak balas berbilang laluan untuk meningkatkan kekompakan unit |

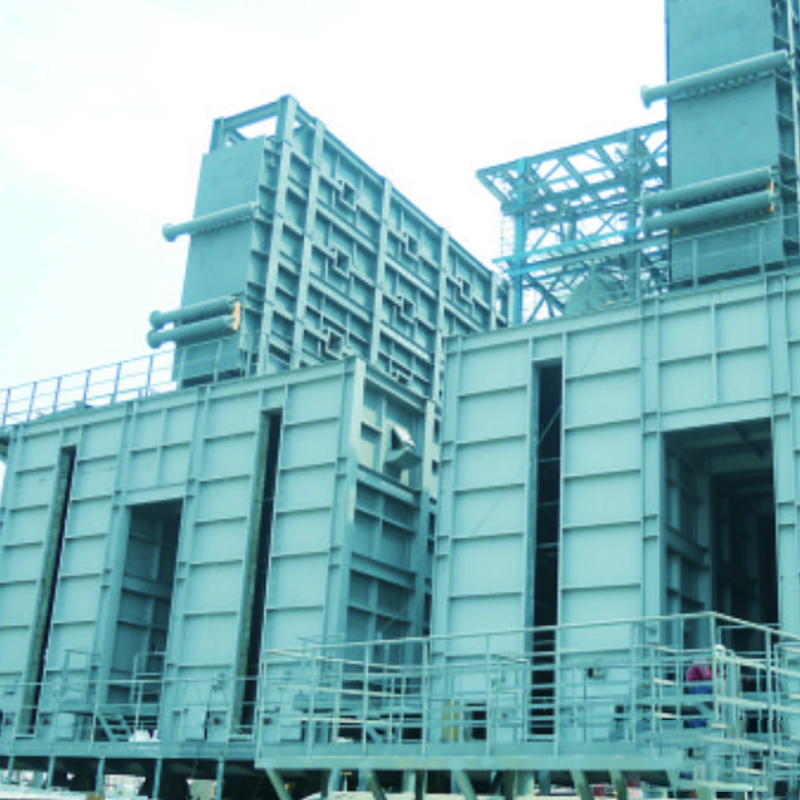

| Pemanas Coking Tertunda | Unit Coking Tertunda | Memanaskan sisa berat kepada suhu retak untuk pengeluaran kok petroleum |

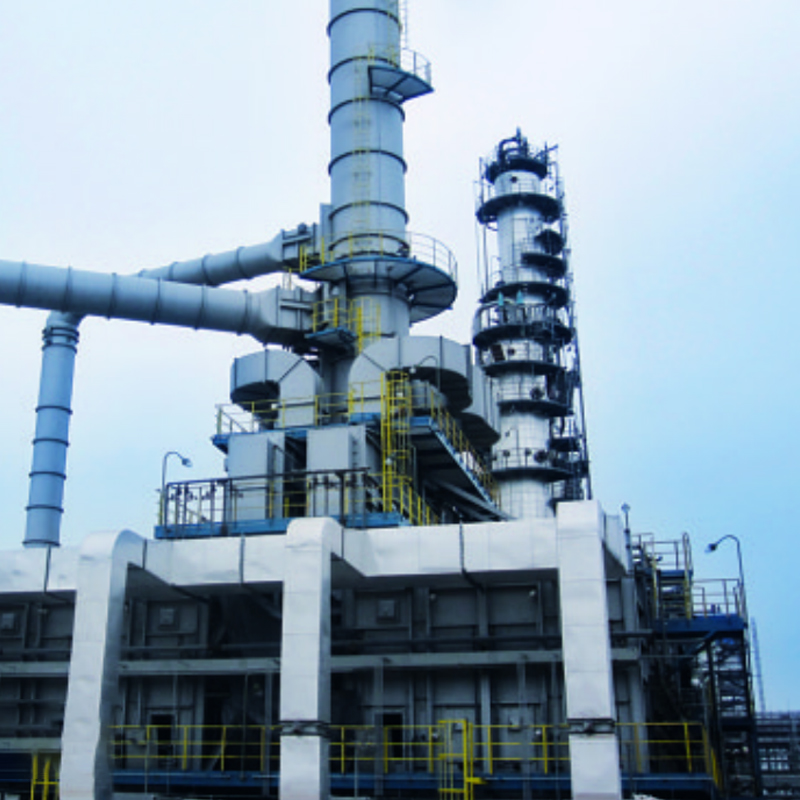

| Pemanas untuk Unit Visbreaking | Unit Pemecah Vis | Mengurangkan kelikatan minyak berat untuk meningkatkan ciri aliran |

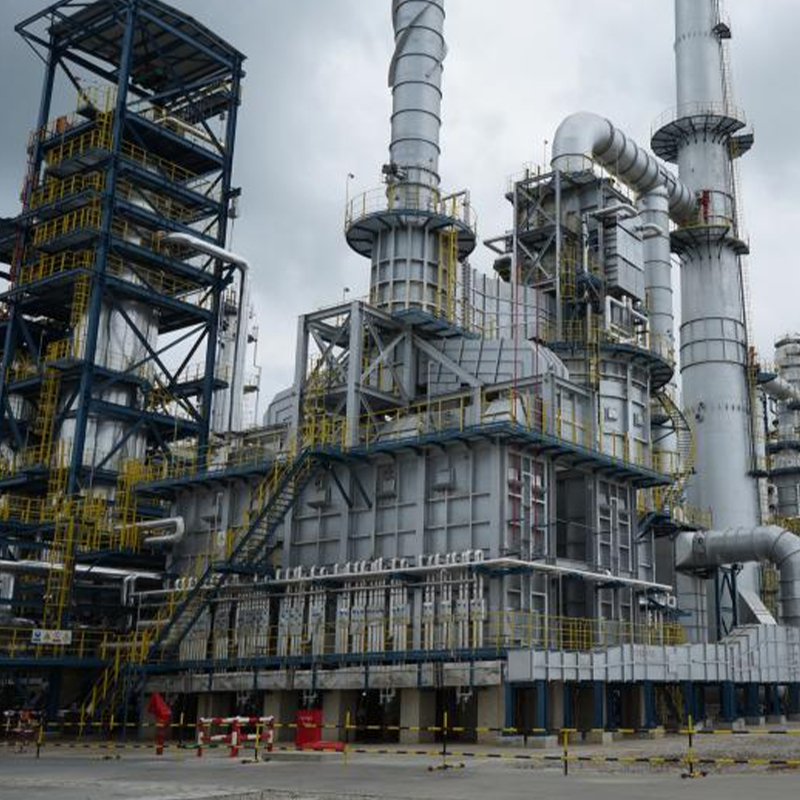

| Diesel Hydrotreating Fired Heater | Unit Rawatan Hidro Diesel | Memanaskan bahan suapan untuk reaksi hidrodesulfurisasi dan penyahtinjaan |

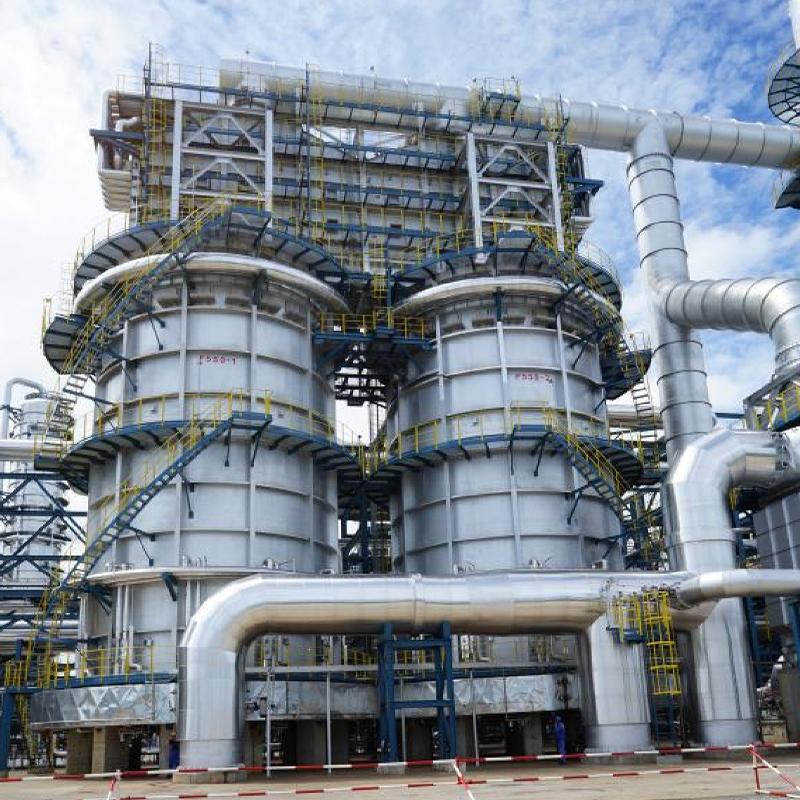

| Xylene Reboiler Fired Heater | Unit Pemisahan Aromatik | Menyediakan sumber haba dandang semula untuk lajur penyulingan xilena |
| Relau Insinerator Sulfur | Unit Pemulihan Sulfur | Membakar gas luar yang mengandungi sulfur untuk memenuhi piawaian alam sekitar |
Pemilihan Bahan dan Ketahanan
01
Tiub Bahagian Sinaran
Tiub keluli aloi tuangan emparan siri HP, stabil melebihi 950 darjah Celsius, dengan rintangan rayapan suhu tinggi dan anti-karburisasi
➔
02
Sirip Bahagian Perolakan
Mengimbangi rintangan haba dengan rintangan kakisan gas serombong untuk pemulihan haba sisa yang cekap
➔
03
Refraktori Modular
Modul gentian refraktori, ringan, penebat unggul, pemasangan mudah, menggantikan bata tradisional
Tuopu Industry (Jiangsu) Co., Ltd. mengendalikan barisan pengeluaran tiub relau tuangan emparan pintar, mengeluarkan komponen teras termasuk tiub retak etilena dan gegelung berseri dengan rintangan rayapan suhu tinggi yang sangat baik dan sifat anti-karburisasi. Syarikat itu mengguna pakai struktur pelapik refraktori modular dalam reka bentuk pemanas yang dinyalakan, digabungkan dengan susunan penunu yang dioptimumkan, untuk mencapai pengedaran medan suhu seragam dan mengelakkan kerosakan tiub daripada terlalu panas setempat.
Operasi Selamat dan Pematuhan Alam Sekitar
⚠
Data Kritikal
Setiap peningkatan satu peratus dalam nisbah udara berlebihan meningkatkan penggunaan bahan api kira-kira 0.5 peratus, dengan peningkatan yang sepadan dalam pelepasan NOx dan CO2. Tuopu Industry (Jiangsu) Co., Ltd. menyepadukan sistem kawalan pembakaran termaju dalam reka bentuk pemanas api, mencapai dwi objektif pengoptimuman pembakaran dan kawalan pelepasan melalui pemantauan tepat kandungan oksigen gas serombong dan suhu dinding tiub.
Semasa fasa permulaan dan penutupan, pemanas yang dinyalakan memberikan risiko keselamatan tertinggi dalam operasi penapisan. Penyelesaian kejuruteraan Tuopu Industry (Jiangsu) Co., Ltd. mematuhi piawaian keselamatan antarabangsa dengan ketat, menggabungkan pengesanan nyalaan yang boleh dipercayai, penutup bahan api, dan sistem interlock pengudaraan untuk memastikan operasi yang selamat sepanjang kitaran hayat peralatan penuh.
Soalan Lazim
S1
Apakah kecekapan terma yang biasanya dicapai oleh pemanas yang dipanaskan penapisan
Pemanas penapisan moden biasanya mencapai kecekapan haba antara 85 dan 92 peratus. Bahagian sinaran memindahkan haba melalui perolakan dan sinaran, manakala bahagian perolakan memulihkan haba buangan menggunakan tiub bersirip. Mengekalkan nisbah udara berlebihan yang sesuai, membersihkan kekotoran bahagian perolakan secara kerap, dan mengoptimumkan geometri nyalaan penunu adalah langkah yang berkesan.
S2
Apakah punca utama coking dan cara mencegahnya
Coking terutamanya disebabkan oleh suhu filem dinding tiub yang berlebihan, halaju bendalir yang rendah, dan masa tinggal yang dilanjutkan. Data industri menunjukkan bahawa untuk setiap peningkatan 20 hingga 25 darjah Fahrenheit dalam suhu filem, kadar coking lebih kurang dua kali ganda. Pencegahan termasuk meningkatkan halaju jisim untuk mengurangkan suhu filem, mengoptimumkan suntikan wap yang boleh mengurangkan kadar coking sebanyak kira-kira 16 peratus, dan menggunakan susunan berbilang pembakar api kecil.
S3
Apakah konfigurasi pemanas utama yang digunakan dalam penapisan
Menurut piawaian API 560, konfigurasi biasa termasuk pemanas silinder menegak dengan kecekapan tinggi dan pengedaran seragam, pemanas gegelung mendatar kabin dengan struktur padat, pemanas kotak dengan tiub menegak untuk penyelenggaraan mudah, dan pemanas gegelung heliks untuk cecair kelikatan tinggi. Pemilihan bergantung pada keperluan proses, keadaan tapak dan belanjawan pelaburan.
S4
Berapakah panjang kitaran operasi biasa untuk pemanas yang dinyalakan
Kitaran operasi berbeza mengikut jenis proses dan bahan suapan. Pemanas coking tertunda biasanya menjalani penyahkok dalam talian setiap 3 hingga 6 bulan, dengan penyahkok udara wap kira-kira setiap 12 bulan. Pemanas penyulingan mentah boleh mencapai kitaran 3 hingga 5 tahun. Mengoptimumkan parameter, mengukuhkan pemantauan dan penyahkokokan tepat pada masanya memanjangkan kitaran operasi.
S5
Apakah bahan yang biasa digunakan untuk tiub bahagian berseri
Tiub bahagian sinaran beroperasi pada 850 hingga 1000 darjah Celsius, biasanya menggunakan tiub keluli aloi tuang emparan siri HP seperti HP-50 dan HP-Plus. Bahan-bahan ini mempamerkan rintangan rayapan suhu tinggi yang sangat baik, anti-karburisasi, dan rintangan pengoksidaan. Tuopu Industry (Jiangsu) Co., Ltd. mengendalikan barisan pengeluaran tiub relau tuangan emparan pintar.
S6
Bagaimana untuk mengurangkan pelepasan NOx daripada pemanas yang dibakar
Pendekatan utama termasuk memasang penunu NOx rendah menggunakan pembakaran berperingkat dan edaran semula gas serombong untuk mengawal pelepasan di bawah 30 miligram bagi setiap meter padu biasa, mengoptimumkan suhu prapanas udara pembakaran, mengawal nisbah udara berlebihan dengan tepat dan melakukan penyelenggaraan pembakar biasa.
S7
Bagaimanakah kekotoran bahagian perolakan menjejaskan operasi pemanas
Kekotoran bahagian perolakan dengan ketara mengurangkan kecekapan pemindahan haba, membawa kepada peningkatan suhu tindanan dan penggunaan bahan api. Lapisan fouling bertindak sebagai penebat haba. Pembersihan tetap menggunakan blower jelaga wap adalah penting. Wap basah menyebabkan kerosakan hakisan, jadi memastikan kekeringan wap adalah kritikal.
S8
Apakah kelebihan kontrak EPC untuk projek pemanas api
Kontrak EPC menyepadukan reka bentuk, perolehan dan pembinaan di bawah satu entiti tanggungjawab, memendekkan jadual dengan berkesan dan mengurangkan kos pengurusan antara muka. Tuopu Industry (Jiangsu) Co., Ltd. memiliki keupayaan EPC pemanas terbakar dengan asas pembuatan yang besar dan pengalaman pengurusan projek yang luas.
Cadangan Pemilihan
Projek Penapisan Baharu
Utamakan kecekapan tinggi, konfigurasi pemanas sangat automatik untuk mengurangkan kos operasi jangka panjang. Bahagian berseri harus menggunakan tiub tuang emparan aloi suhu tinggi, bahagian perolakan harus menggunakan tiub bersirip tahan kakisan, dan lapisan refraktori harus menggunakan struktur gentian modular.
Projek Ubahsuai
Fokus pada menilai potensi peningkatan kecekapan tenaga dan laluan pematuhan pelepasan. Mewujudkan sistem pemantauan suhu dinding yang komprehensif, melakukan penalaan pengoptimuman pembakaran secara tetap, dan membangunkan jadual penyahkok saintifik adalah kunci kepada operasi selamat jangka panjang.
Tuopu Industry (Jiangsu) Co., Ltd., melalui kerjasama mendalam dengan institut penyelidikan terkenal, keupayaan pembuatan produk teras bebas, dan pengalaman kejuruteraan yang luas, menyediakan pelanggan penapisan global dengan sokongan kitaran hayat penuh daripada reka bentuk konseptual kepada perkhidmatan selepas jualan.
